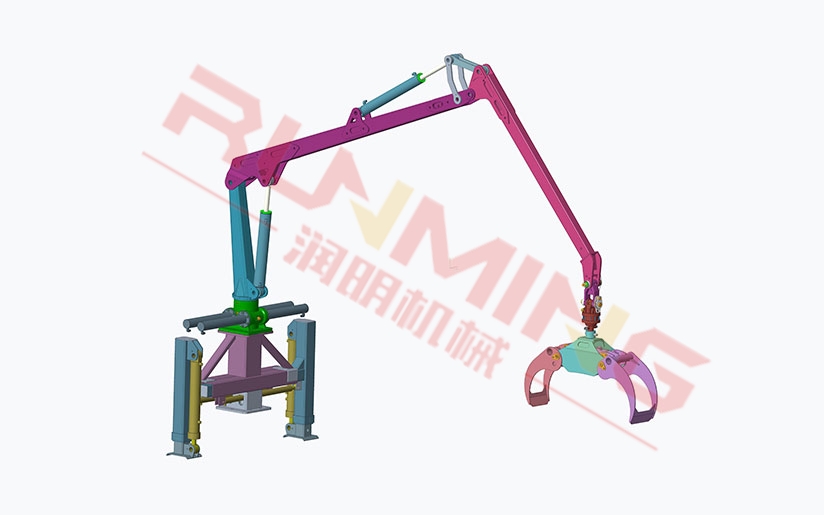

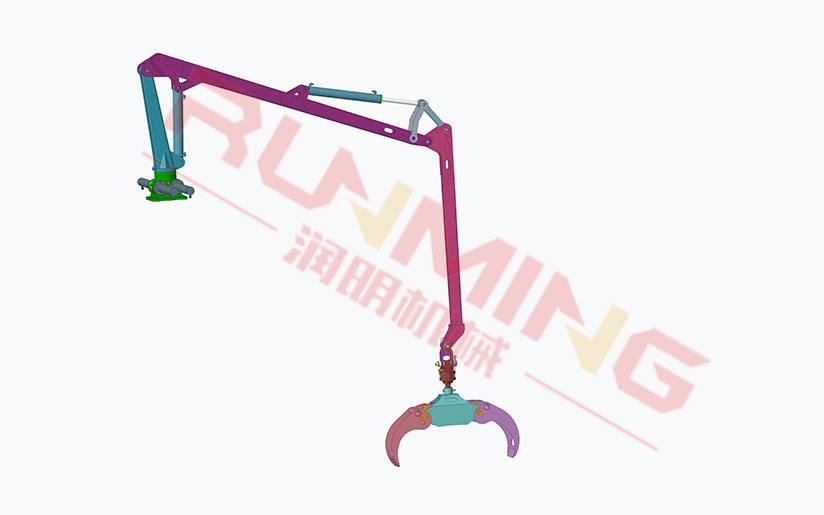

4.7米(TC470)吊臂式抓木机采用高强度钢板,激光切割,一次焊接成型;各处关节销轴部位使用免维护轴承,可以每工作10-15天打一次润滑油,降低保养频率,销轴均采用高频淬火,表面镀铬,降低摩擦系数,提高使用强度。
配套手动液压比例阀,操控灵活,在国内广西、广东、云南等甘蔗种植地区,改装在四不像自卸车、农用四轮车、拖拉机悬挂加牵引拖车上使用最广。
液压操控阀是抓木机操作的灵魂,配套先进的手动先导阀,一名熟练操作人员,在抓取甘蔗的同时可以夹具夹紧的同时调整甘蔗放置方向、吊臂同时升降、整机吊臂旋转,四个机械动作同时联动,媲美大型挖掘机的操作,大大提高甘蔗装卸车效率,省时省力省钱。
配套自卸车装卸,可实现单人从田间装车运输卸车,加快了甘蔗收获效率。
4.7米抓木机参数表 | |
规格 | RM/TC470 |
大臂长 (米) | 4.7 |
回转扭矩 (KN.M) | 8 |
回转角度(度) | 370° |

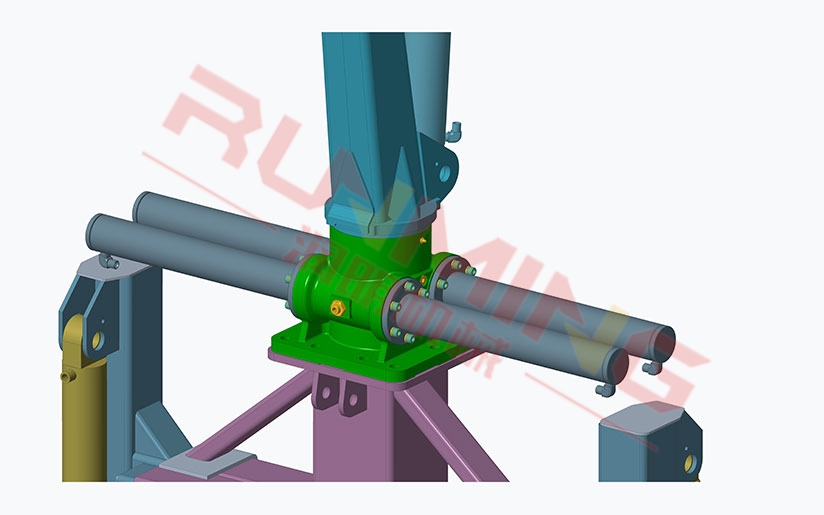

旋转油缸数量(支) | 4 |
4米处提升力(kg) | 580 |
全长时提升力(kg) | 510 |
抓斗摆动刹车 | 有 |
伸缩臂结构 | 无 |
推荐液压油流量(L/min) | 20-40 |
工作压力(MPa) | 18 |
标配旋转马达 | GR-10(1T) |
标配抓斗 | TG16 |
总重量(不含支腿、阀块)KG | 505 |
八字型支腿重量 (kg) | 175 |
A字形支腿重量(kg) | 165 |
M型支腿重量(kg) | 270 |
